“煤改電”電采暖項目改造方案

作者：喆能編輯：楞次來源：喆能電磁發布日期： 2018.09.18

信息摘要：

電磁采暖爐是“煤改電”國家環保戰略的重要競品，是實現智能化供熱/供暖的時尚新秀，可以適用大小面積的場合

采暖設備參數表

類別	單位	ZN-30E-CH	ZN-60E-CH	ZN-6E-CH	ZN-8E-CH	ZN-10E-CH	ZN-12E-CH	ZN-15E-CH
額定功率	KW	30KW	60KW	6KW	8KW	10KW	12KW	15KW
額定電流	A	45	91	27.2	36.3	45.5	18.2	22.8
供電電壓/頻率	V/Hz	380/50	380/50	220/50	220/50	220/50	380/50	380/50
電源導線截面面積	mm2	3x10	3x16	4	6	10	3×4	3×6
電器保護等級	IP	33	33	33	33	33	33	33
電熱效率	%	≥98	≥98	≥98	≥98	≥98	≥98	≥98
外殼散熱	%	≤2	≤2	≤2	≤2	≤2	≤2	≤2
供暖系統最大容量	L	550	1100	110.4	147	184	230	276
供暖系統最大壓力	Mpa	0.4	0.4	0.4	0.4	0.4	0.4	0.4
水泵配置最小流量	L/min	36	72	8	10	12	16	18
膨脹水箱容量（選配）	L	30	30	5	5	10	15	15
供暖用水最高溫度	℃	85	85	85	85	85	85	85
低溫保護最低溫度	℃	5	5	5	5	5	5	5
熱水產率65℃	L/min	10	20	1.95	2.6	3.25	4.06	4.88
外形尺寸（長 寬高）	mm	770×520×1260	840×620×1400	380×130×600	400×190×630	400×190×630	430×220×780	430×220×780
進出水接口	DN	40	40	25	25	25	40	40
采暖面積	㎡	300-400	600－700	60－80	80-100	100-120	120-150	150-200
采暖空間	m3	900－1200	1800－2100	160－213	210-320	320－400	400-530	532－700
電表選型（最小配備）	A	20A(80A)三相	40A(160A)三相	10A(40A)	15A(60A)	20A(80A)	5A(20A)三相	10A(40A)三相

設備配置及調試

（案例圖片）

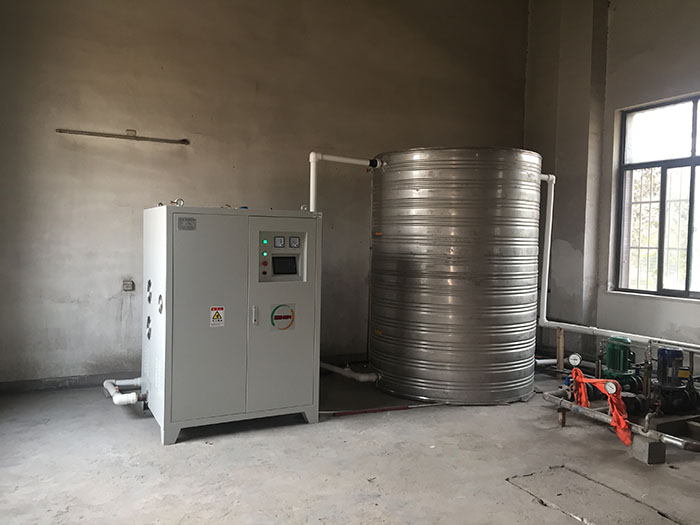

電磁供暖爐改造圖

采暖爐設備的內部配置：

1. 以15KW/380V柜式機為例，適合選用16平方毫米銅導線，感應線長約25~30米，如果疏繞線需要少量增加，保溫棉的厚度約15mm。

2. 加熱部分管路選型：選擇直徑80mm左右的430或普通鋼管，長度約0.8~1米，然后通過變徑口與其它部分的進出水管相連接。感應線圈選擇12或16mm²的銅導線，線圈引線預留到控制柜里。

3. 控制部分設計：電磁加熱器可以直接安裝控制柜內或者在其它合適位置。控制柜基本配置：空開、電流表、電壓表、啟動停止按鈕、顯示盒、檔位旋鈕、溫控表及運行指示燈等。溫控探針安裝在出水口附近，溫度達到80℃即自動停止加熱。為防止溫控器失效，可以增加一個備用溫控器，另一個設置在儲水箱出水口0.5米處。兩個溫控器的信號同時反饋給加熱電源，任何一個的溫度達到80℃，加熱電源停止工作。大部分柜式機均采用PLC+觸摸屏控制。

（案例圖片）

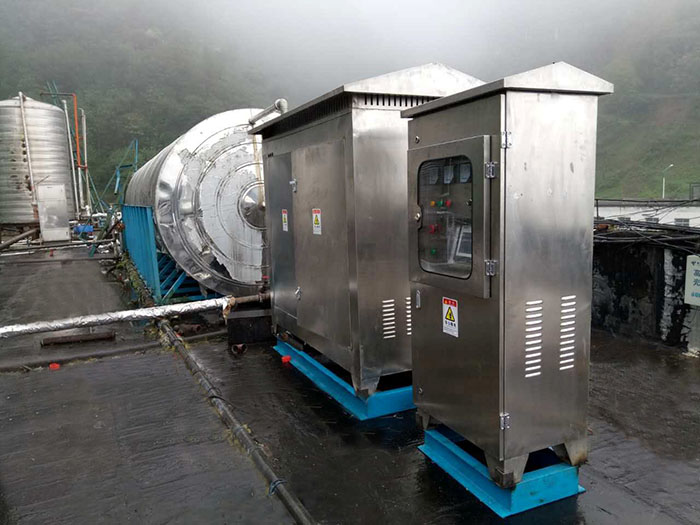

電磁供暖改造圖
